UTD電動浮筒液位計
概述：UTD系列電動浮筒液位（界面）計是連續測量液體液位的本質安全型防爆儀表，防爆標志為ExiaⅡC
- 電 話：0550-7512882，0550-7512886
- 傳 真：0550-7516664
- 郵件：[email protected]
產品描述
概述：
UTD系列電動浮筒液位（界面）計是連續測量液體液位的本質安全型防爆儀表，防爆標志為ExiaⅡCT5，與與安全柵LB830S或LB805相配，構成本安防爆系統。同時為隔爆型儀表，隔爆標志為ExdⅡBT4，變送器使用中安全可靠，可應用于帶有易燃、易爆氣體的危險場所，適合于石油、化工等工業生產過程中液罐內的液位測量及控制。
智能型電動浮筒液位計是采用HART協議在控制室用通訊方式HART通訊設備就可以對現場變送器進行查詢或組態及變量監測。
本儀表具有靈敏度高、性能穩定，調試簡單，安裝方便等特點。適用于常溫、常壓、高溫、高壓液位及界面位置測量。
技術參數：
供電電壓：24V·DC、功率 0.5W
輸出信號：4～20mA·DC（HART協議智能型）
負載能力： ≤350Ω
精度等級：普通型P 0.5級，1.0級、1.5級
智能型Z 0.2級
環境溫度：–40～70℃
工作溫度：–40～100℃（常溫型）
100～450℃（高溫型）
工作壓力：2.5、4.0、6.4、10.0、16.0 MPa
連接方式：法蘭連接亦可按用戶要求配制。
法蘭標準： JB/T82﹒2–94
法蘭公稱直徑：DN40、DN50、DN65（頂置）、DN80（頂置）
法蘭公稱壓力：PN4.0、PN6.4、PN10.0（高壓）、PN16.0（高壓）
防爆標準： GB3836—2000
防爆等級：ExiaⅡCT5； ExdⅡBT4
結構及工作原理：
結構：
UTD電動浮筒液位變送器是由浮筒、杠桿、扭力管、扭力桿、差動變壓器或扭力傳感器（智能型）及轉換電路構成。
工作原理：
智能型：
在過程控制中由于容器中液位處于變化中，對浮筒的浸沒位置產生變化，浮筒受浮力影響對杠桿以支點為軸的扭矩發生變化。扭力管一端產生扭轉，帶動扭力桿產微小角位移，使固定于另一端的扭力傳感器產生相應的力距，扭力傳感器輸出一個與轉子位移成比例的電壓變量，通過變換電路輸出4～20mA標準信號，并可同時與兩端的手持器或PC 機用HART協議進行通信。
普通型：
在過程控制中由于容器中液位處于變化中，對浮筒的浸沒位置產生變化，浮筒受浮力影響對杠桿以支點為軸的扭矩發生變化。扭力管一端產生扭轉，帶動扭力桿產微小角位移，使固定于另一端的差動變壓器的轉子產生同步角位移，差動變壓器輸出一個與轉子位移成比例的電壓變量，能過轉換電路輸出4～20mA標準信號。

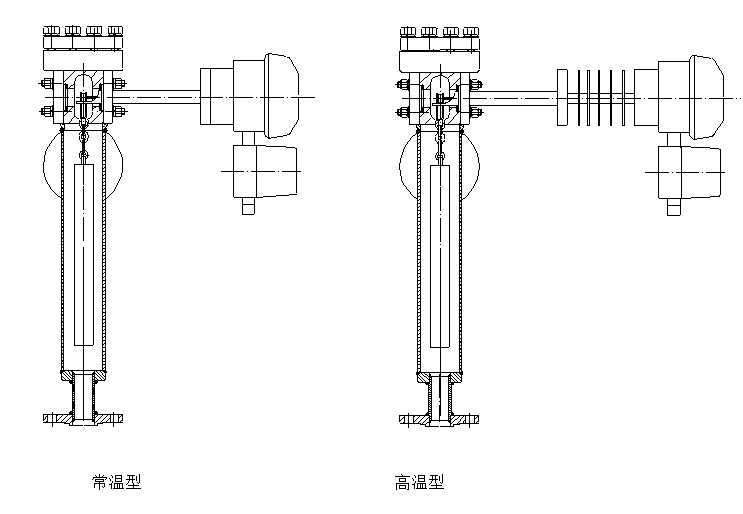

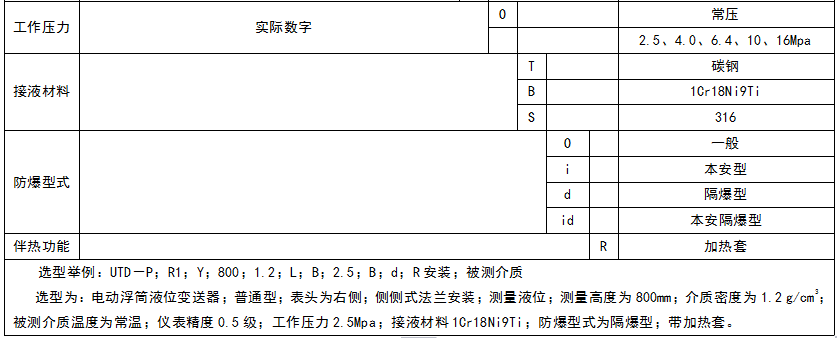

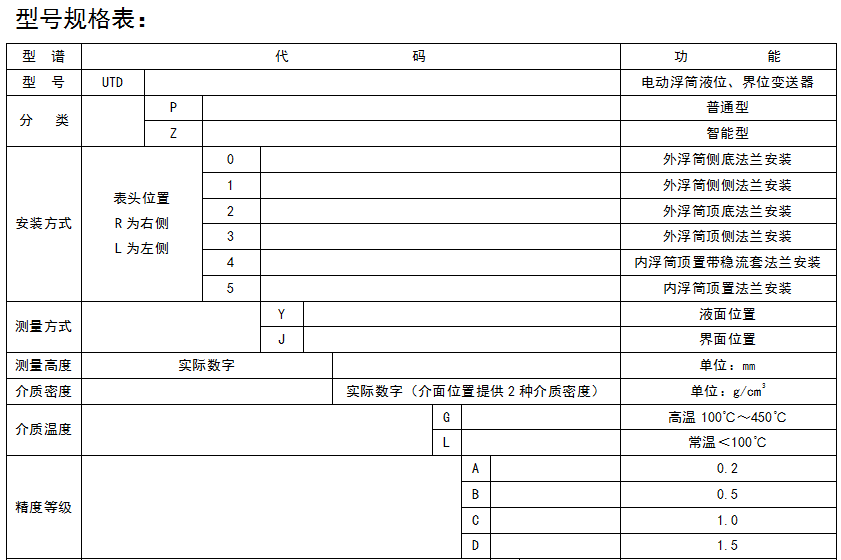

外型結構圖：
